電子回路シミュレータPSpiceリファレンス・ブック

森下 勇 著     CQ出版社
A5判 472ページ  定価3,360円(税込)
JAN9784789836326

サポート・ページ                      <BACK

amazon???y?[?W??
正誤表        2009.10.01新規

本書初版において、下記の箇所に誤りがありました。お詫びして訂正いたします。

ページ
誤記箇所
p.48 <図2-18> 波形はFM 波形ですが、時間軸等違っています。正しくは下記です。
p.70 <図2-49> E5へのキャプション(位相変調型VCO) 位相変調型はE4とE6です。E5は周波数変調型です。
  ↑ E4とE6の式中参照ノード名が逆です。cos_in ←→ pwl_in
p.71 <図2-50> 上記の間違いに従い、3段目と6段目の波形が入れ替わります。(配布ファイルでは訂正済み)
p.154 <図3-64> X軸数値 0→-5V, 1.0→-4V, 2.0→-3V, 3.0→-2V, 4.0→-1V, 5.0→0
p.289 2〜3行目 2行目:sfle(10k)  3行目:sfxv(0) 2行目:sfxv(10k)  3行目:sfle(0)  ---コマンド入れ替え
p.324 <図6-17> 回路図一番上の線が消えている。 V1とR1はつながっています。
p.352 <図6-58><図6-59> すべての 1μS → 1μs(sは小文字) または 1μsec

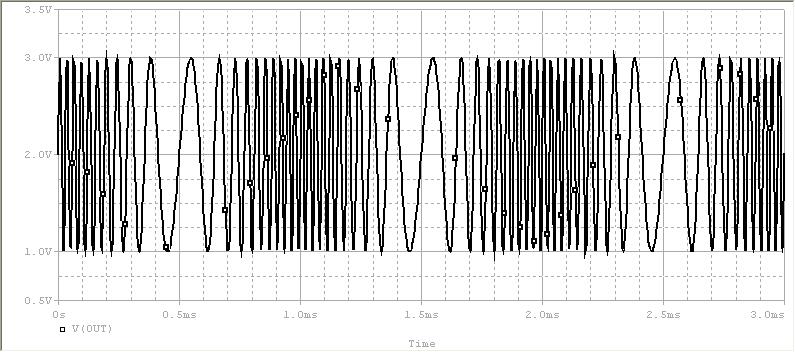

<図2-18> 訂正
最新のPSpice 評価版の入手方法 (2012.12.22)

OrCAD 16.6(Windows 7でも動作可能)がリリースされ、評価版も米国Cadenceのウェブサイトより入手可能です。

ダウンロード・ページ
http://www.cadence.com/products/orcad/pages/downloads.aspx

手 順 (基板設計ツールは必要なく、PSiceの評価版のみを入手したい場合)
1.
リンクの2行目「・OrCAD PCB Designer Lite DVD (Capture & PSpice only)」をクリックしてページの中ほどに移動
2.
リンク「Download FREE - OrCAD 16.6 demo software (646MB) includes OrCAD Flow Tutorial with the example design files 」をクリック
3.
フォームに個人情報を入力
4.
SUBMITボタンをクリック
5.
入力したメール・アドレスに確認メールが来るので、メール内のリンクよりダウンロード・ページへ行き、インストール・ファイル(646MB)をダウンロードする

*OrCAD製品を取り扱っているサイバネットシステム株式会社のサイトにも、情報がありますので参考にしてください。
